Wi-FiモジュールAX200NGWのアンテナケーブルを交換してみた
普段使っている小型デスクトップPCのWi-Fiモジュールのアンテナケーブルが切れてしまったので、アンテナ線を購入して交換してみました。
インテルのWi-FiモジュールキットAX200NGWを使っていたので、丸ごと交換しないといけないのかなと思っていたのですが、ケーブルだけの交換ですみ、安く抑えることができました。
ここでは、実際にどのように交換したのかレビューをご紹介したいと思います。
Wi-Fiモジュールごと交換しなくても大丈夫
普段、私はDeskMini H470というコンパクトデスクトップPCを使っていて、とても気に入っているのですが、最近どうもネットが切れることが増えたなと思っていました。
おかしいなと思って中を開けてみたところ、Wi-Fiのアンテナケーブルが根元から切れていることに気がつきました。下の写真のように、ちょうどアンテナに近い位置でプツっと切れていました。これではネットが不安定になるのも仕方ありません。
どうやらこのネジの部分がくるくる回るようになってしまっていたために、ケーブルがねじれて切れてしまったと思われます。ネジはしっかり締めないといけませんね。

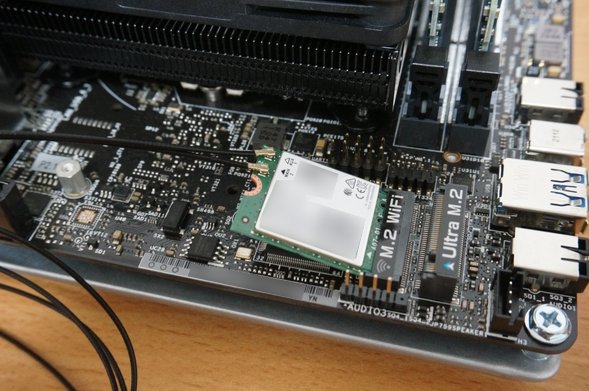

このWi-FiのケーブルはINTEL WiFiモジュール（802.11）Wi-Fi 6（Gig +）デスクトップキット AX200.NGWG.DTKというものに含まれているもので、下の写真のように、モジュールとケーブル、アンテナなどがセットになっています。
なので、アンテナだけでなく全部取り替える必要があるのかなと思って、最初はWi-Fiモジュールキットを探していたのですが、価格が3,000円台後半となっていて、ケーブルの交換のためだけに3,000円も払うのはイヤだなぁと思って悩んでいました。
でも、色々考えているときに、このPCを組み立てた時のことがふと頭に浮かび、「そういえば、Wi-Fiモジュールのアンテナケーブルって取り外すことができたよな？」ということを思い出すことができたのです。

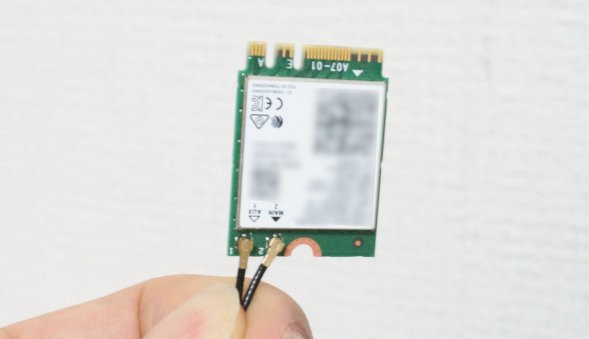

実は、このWi-Fiモジュールとケーブルの接続部は下の写真のようになっています。ここははんだ付けがされているのではなく、ケーブルがキットにカチッとはめ込まれるようになっていて、軽い力で取り外すことができます。
つまり、適合するケーブルを見つけることができれば、モジュールキットを丸ごと購入しなくても、アンテナケーブルだけを購入すれば大丈夫ということになります。
これに気がついたときはとてもうれしかったです。自分に「いいね」を送りたいです。
MHF4 to RP-SMAケーブルがあればOK！
色々調べてみると、Wi-FiモジュールキットAX200に結合するケーブルの端子はMHF4という規格で、その反対側はRP-SMAという規格に対応している必要がありそうだとわかりました。

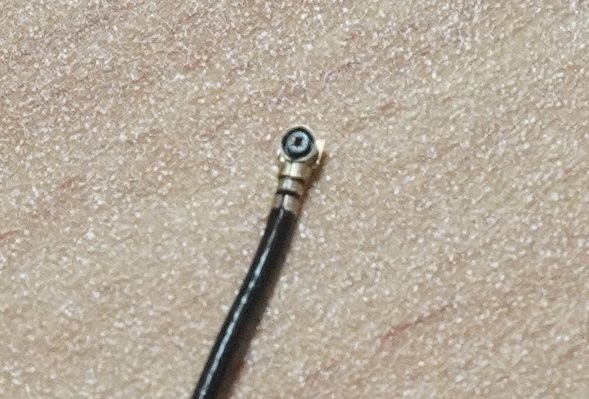

特に、モジュールキットに接続するためにはMHF4という規格が大事そうです。形状は下の写真のようになっていて、中央部分が少しくぼんでいます。ここにモジュール側の対応する部分をはめ込むという形になります。
[モジュールキットに接続する側の端子：MHF4]
一方で、反対側のRP-SMAはPCの筐体にアンテナを取り付けるために必要です。
ということで、購入したものは「QAREQU NGFF M.2 ネットワーク カードのための 6 dBi 無線 LAN アンテナ RP-SMA MHF4 延長ケーブル」というものです。

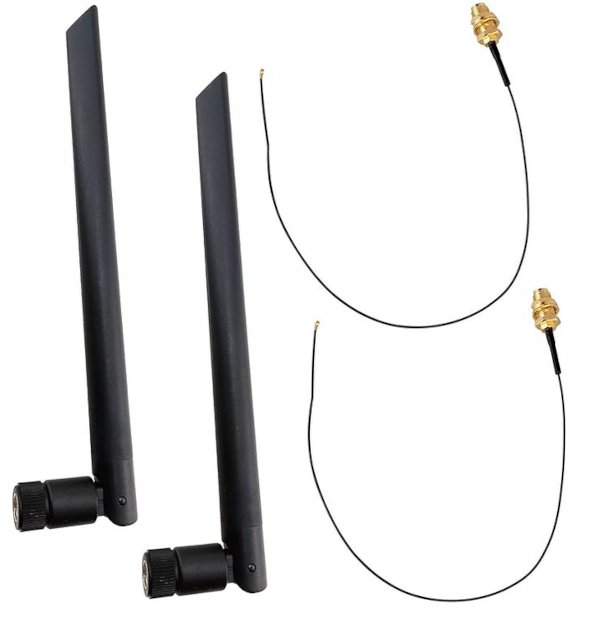

以下の写真のように、RP-SMA MHF4ケーブルが2本とアンテナが２本入っていました。
Amazonで949円で購入することができました。モジュールキットを丸ごと買うより3,000円近く安く済んで助かりました。
ケーブルの長さは20cmで、コンパクトな筐体にぴったりでした。インテルのWi-Fiモジュールキットのケーブルは60cmくらいあり、正直言って長すぎたので、この長さはとても良かったです。
ただ、取り付けは少してこずりました。インテルのモジュールキットの場合は、軽い力で簡単にケーブルを取り付けることができたのですが、こちらの場合は押し込むように少しだけ力を込めないとうまくはまりませんでした。
最初は全然入らないので、不良品だと思って別のケーブルかもしくはモジュールキットを買いなおそうかと思いました。でも、購入者のレビューを読んでいるとみんな取り付けに苦労している様子がうかがえたので、再チャレンジしたところうまく行きました。
少し難しいと感じるかもしれませんが、少しずつ押し込みながらはまる位置を探すとうまく行くと思います。
ケーブルを交換した結果は？
無事に交換を終え、PCの電源を入れてみたところ、問題なくインターネットに接続できました。
そして、デスクトップ右下に出ているアンテナも常に最大の感度になっていて、接続もとても安定しています。ネット速度も良好です。
無事解決しました！
まとめ
今回、Wi-Fiモジュールのアンテナ線が切れていたのを無事交換することができました。
キットを丸ごと交換すると高くつきますが、ケーブルだけの交換ですみ、安く抑えることができてとても良かったです。
このケーブルセットは、インテルのAX200.NGWGだけでなく、後継のAX210NGWや、ほかにも9260、8265、7260NGWにも対応しているようです。
もし、これらのWi-Fiモジュールのアンテナケーブルの交換を考えている場合には、このページで紹介したケーブルを検討してみると良いと思います。
QAREQU NGFF M.2 ネットワーク カードのための 6 dBi 無線 LAN アンテナ RP-SMA MHF4 延長ケーブル
|
